Heidelberg Kord 64 Druckmaschine Ersatzteile Offset Gripper Bar

Spezifikation:

Greiferstangen sind zahlreichen Belastungen ausgesetzt. Diese nehmen mit dem Gewicht der beweglichen Teile zu. Und natürlich bedeuten mehr Belastungen mehr Wartung, Unterbrechungsrisiko und geringere Maschinenverfügbarkeit.

Auch das Design wurde verbessert. Neue technische Lösungen wurden entwickelt, das mechanische Design wurde verbessert und neue Greifer wurden montiert, was die Aufnahme des Bogens verbessert.

Wir bieten professionell viele Arten von Ersatzteilen für Druckmaschinen internationaler Marken wie Heidelberg, Roland, Komori usw. an. Mit hoher Qualität und wettbewerbsfähigem Preis

Merkmal:
1. Schlupf-Abheber
2. Heidelberg Ersatzteile
3. Perfekte Qualität


1. Einbaupositionsdiagramm & Verschleißerkennungsmethode

Bildanforderung: Beschriftetes strukturelles schematisches Diagramm hochladen

1. Schematische Markierung: Ausgabegreiferstange / Greiferfinger / Greiferpolster / Befestigungswelle / Lagerung / Kettenverbindungsloch (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

Verschleißerkennungsmethode (现场磨损检测方法)

Tabelle

Anmerkung: Wenn mehr als 2 der oben genannten Verschleißsymptome auftreten, wird empfohlen, die gesamte Greiferstange anstelle einer Teilreparatur zu ersetzen.

2. Schritt-für-Schritt-Einbau- und Austausch-Anleitung (mit Abbildungsanforderungen)

Erforderliche Schrittfotos: ① Sicherheitssperre; ② Kette & Befestigungsschrauben lösen; ③ Alte Greiferstange herausnehmen; ④ Neue Greiferstange positionieren; ⑤ Schrauben befestigen; ⑥ Greiferfinger-Spalt einstellen; ⑦ Jog-Test & Probedruckmuster

1. Schritt 1 Sicherheit Vorbereitung: Presse vollständig stoppen, Hauptstrom abschalten, Sicherheitssperrmodus aktivieren, Wartungszustand eingeben.
2. Schritt 2 Zugehöriges Zubehör demontieren: Schutzabdeckung entfernen; ursprüngliche Position für die Referenz markieren; Kettenverbindungsstifte lösen; Zweizweck-Befestigungsschrauben der alten Greiferstange lösen.
3. Schritt 3 Alte Greiferstange herausnehmen: Langsam die alte Stange herausschieben, Zylinderfläche oder benachbarte Maschinenteile nicht zerkratzen. Befestigungssitz reinigen, Tintenstaub & Metallspäne entfernen.
4. Schritt 4 Neue Greiferstange positionieren: Neue YY-GRB-KORD64 Greiferstange in die Befestigungsposition laden; Positionierungslöcher und Kettenverbindungsstelle gemäß der ursprünglichen Markierung ausrichten.
5. Schritt 5 Befestigungselemente anziehen: Zweizweck-Befestigungsschrauben und Kettenstift anziehen; Nicht überdrehen, um Verformungen des Gehäuses zu vermeiden.
6. Schritt 6 Greiferfinger-Spalt & Druck einstellen: Jeden Greiferfinger-Spalt einstellen, gleichmäßige Greifkraft für alle Positionen sicherstellen; Zustand der Greiferpolster prüfen, verschlissene Polster bei Bedarf gleichzeitig ersetzen.
7. Schritt 7 Mechanischer Jog-Test: Presse mehrmals manuell joggen; Kollisionen, Klemmen, synchrones Öffnen und Schließen aller Greiferfinger bestätigen.
8. Schritt 8 Bogenzuführung Probedruck: Testproduktion mit niedriger Geschwindigkeit durchführen; Bogenübergabe, Registergenauigkeit, Zustand der Papierkante prüfen; Druck bei Bedarf feinjustieren.
9. Schritt 9 Formale Produktion: Nach qualifiziertem Probedruck, Schutzabdeckung wieder anbringen und Massenproduktion starten.

• Bogenrutschen nach dem Austausch: Greiferfinger-Druckgleichmäßigkeit & Greiferpolsterverschleiß erneut prüfen.
• Mechanisches Kollisionsgeräusch: Einbauposition und Steuerungsmarkierung erneut bestätigen.

3. Vollständige Kompatibilitätstabelle für Druckmaschinenmodelle

Tabelle

Wichtiger Hinweis: Diese Greiferstange ist speziell für Heidelberg Kord 64 entwickelt. Nicht direkt für GTO52 / SM52 verwenden, auch wenn Tags diese Schlüsselwörter enthalten. Bestätigen Sie die Abmessungen Ihres Originalteils vor dem Kauf.

4. Anforderung für reale Aufnahmen (≥5 reale Aufnahmen + Verpackungsfotos)

Laden Sie mindestens 6 fotos ohne Wasserzeichen für die Produktgalerie hoch:

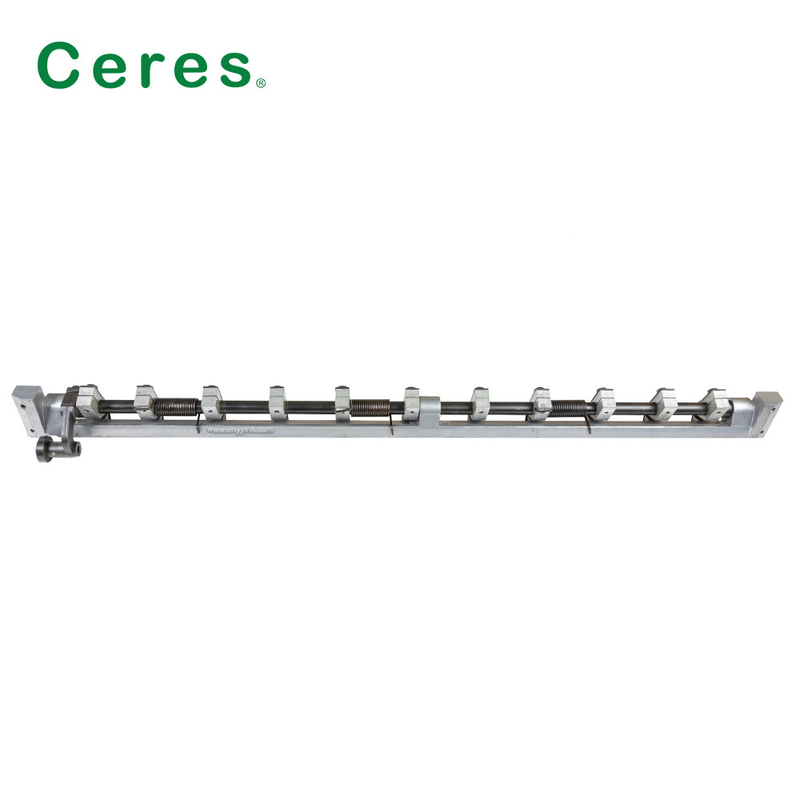

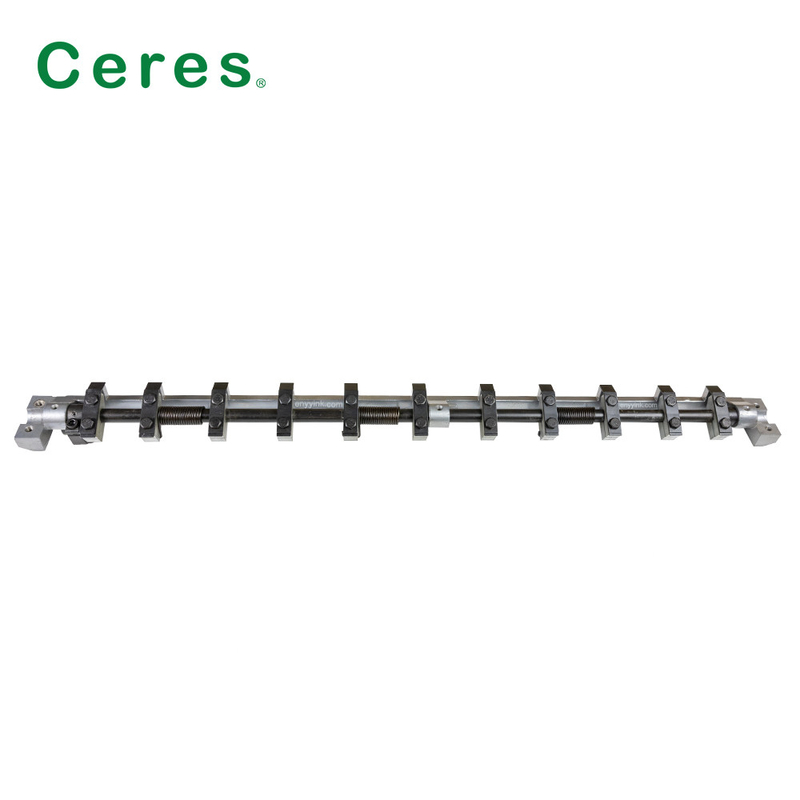

1. Ganzheitliche Vorderansicht: komplette Kord 64 Offset-Greiferstange, alle Greiferfinger zeigen

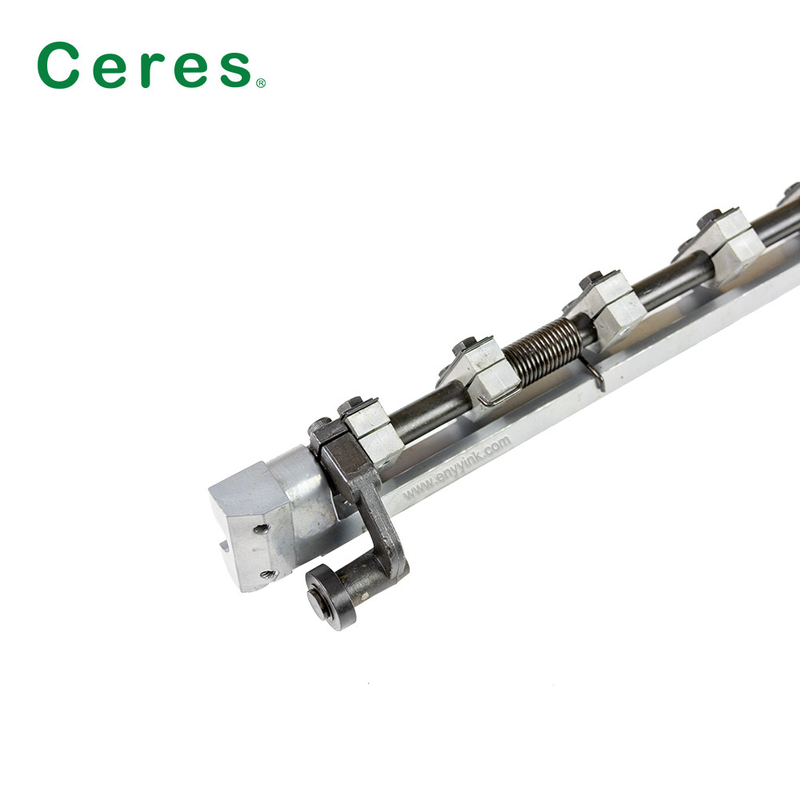

2. Seitenend-Nahaufnahme: Befestigungsloch, Wellenloch & Befestigungsschraubenstruktur

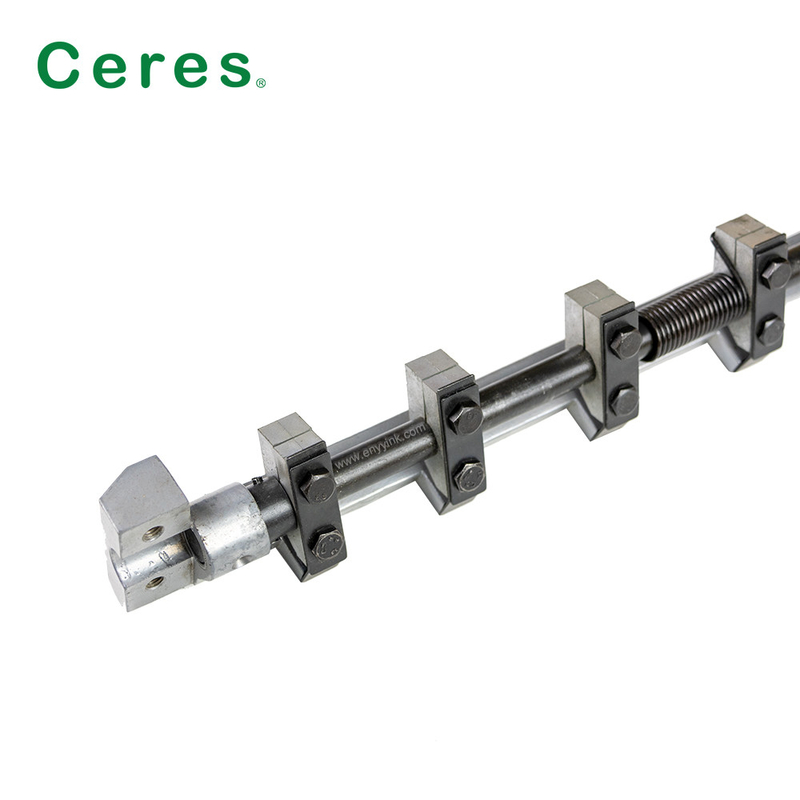

3. Teilweise Nahaufnahme: Greiferfinger-Baugruppe, Detail des Feder-Rückstellmechanismus

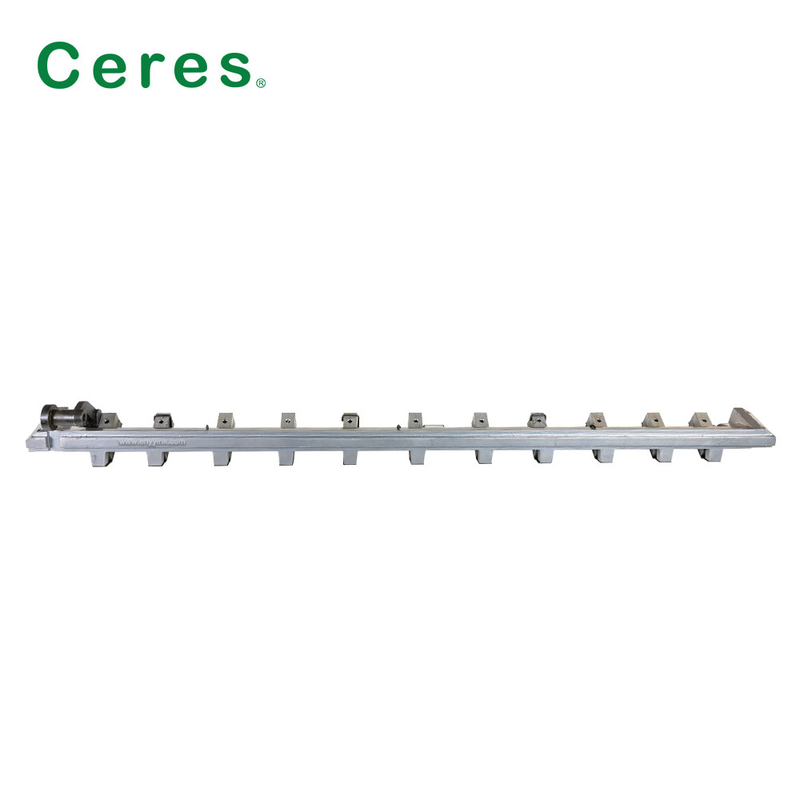

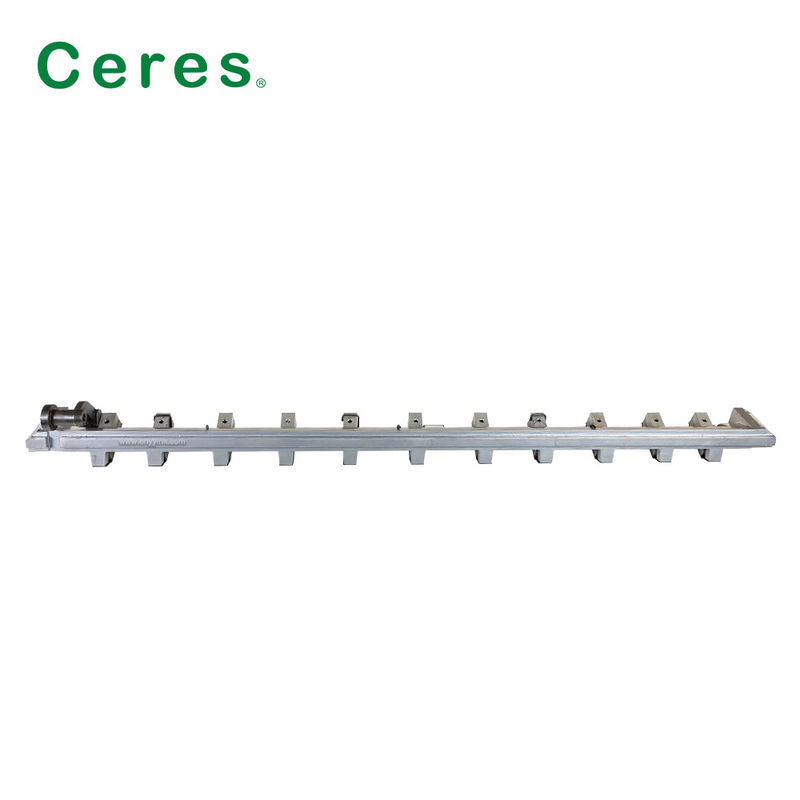

4. Ansicht von unten: Befestigungsbezugsfläche der Greiferstange
5. Foto der physischen Verpackung: Einzelstück-Antikollisions-Schaumstoffverpackung + Außenkarton
6. Referenzszene: Greiferstange auf dem Pressenrahmen montiert (Demo-Referenz)

5. FAQ

F1: Was ist MOQ? A: MOQ ist 1 Stück. Unterstützt Einzelstück-Notfallreparaturaufträge.

F2: Was ist die Lieferzeit? A: Lagerware: innerhalb von 3 Werktagen nach Zahlungsbestätigung. Kundenspezifische Bearbeitung von Sondergrößen-Greiferstangen: zusätzliche 7-12 Werktage. Lieferkapazität: 1 Stück pro Tag.

F3: Kundenservice-Unterstützung? A: Ja. Unterstützt kundenspezifische Längen-, Zähnezahl-, Lochpositionsänderungen gemäß Kundenmuster / Zeichnung. Kundenspezifische Teile erfordern höhere MOQ. Bitte stellen Sie Fotos des Originalteils oder eine Maßskizze zur Verfügung.

F4: Verfügbare Versandoptionen? A: Kleines Paket: DHL / UPS / TNT / FEDEX. Großauftrag: Seefracht. Dies ist ein schweres Metallersatzteil; berechnen Sie das Volumengewicht für Kurierlieferungen.

F5: Kann es die originale Heidelberg OEM-Greiferstange für Kord 64 direkt ersetzen? A: Ja, gleiche Einbaumaße für Kord 64 Originalausrüstung. Bitte überprüfen Sie die Länge und Zähnezahl Ihrer Originalstange vor der Bestellung.

F6: Garantiebedingungen? A: 12 Monate Garantie unter normalen Betriebsbedingungen der Presse. Schäden durch schlechte Installation, Papierstau, menschliche Kollision sind von der Garantie ausgeschlossen.

F7: Nach dem Austausch immer noch Registerfehler? A: Bitte überprüfen Sie andere verwandte Komponenten: Greiferpolster, Federn, Lager, Kettenspannung, Pressensteuerung, nicht nur die Greiferstange selbst.

6. Vergleichstabelle (Hervorhebung unserer YY-GRB-KORD64 Vorteile)

Tabelle

7. Kundenfälle & Feedback

Fall 1 | Kleinformat-Druckerei in Südasien Anwendung: Heidelberg Kord 64 Presse, anhaltende Registerdrift & Bogenrutschproblem verursacht durch verschlissene Original-Greiferstange. Feedback: Direkter Austausch ohne Modifikation; Registerfehler beseitigt; stabiler Bogenübergang nach der Installation; Ausschussrate stark gesunken.

Fall 2 | Formular-Druckerei in Lateinamerika Anwendung: Dringende Reparatur einer Kord 64 Maschine; ein Stück Lager-Greiferstange gekauft. Feedback: Schneller Versand, Abmessungen passen perfekt; Maschine nahm die normale Produktion schnell wieder auf.

Kundenstimmen: ✅ Perfekte Maßhaltigkeit für Heidelberg Kord 64, direkter Austausch. ✅ Löst chronische Registerverschiebungs- & Bogenrutschprobleme bei alten Offset-Druckmaschinen. ✅ Schnelle Lieferung für dringende Pressenreparaturaufträge.

Anmerkung: Fotos von Kundeninstallationen sind auf Anfrage beim Vertriebsteam erhältlich.
