Nockenfolgerlagerwird in Druckmaschinen verwendet, es ist unser Vorteilprodukt, wir können nach Kundenwunsch produzieren. Wir sind spezialisiert auf viele Arten von FAG-, INA-Lagern für Druckmaschinen, hohe Qualität und bester Preis. Willkommen neue und alte Kunden zur Anfrage!
Technische Spezifikationen
Tabelle
| Artikel |
Wert |
| Modell |
KR47 PP-A Bolzentyp Nockenfolger |
| Rollen-Außendurchmesser D |
47 mm |
| Bolzendurchmesser d1 |
20 mm |
| Außenringbreite C |
24 mm |
| Gesamtlänge des Bolzens B |
66 mm |
| Gewindegröße |
M20×1,5 |
| Empfohlenes Anzugsdrehmoment |
120 Nm |
| Dynamische Tragfähigkeit Crw |
15400 N |
| Statische Tragfähigkeit C0rw |
26000 N |
| Grenzgeschwindigkeit (Fettschmierung) |
2400 U/min |
| Temperaturbereich |
-30°C ~ +120°C |
| Dichtung |
PP beidseitige Kontaktdichtung |
| Außenringprofil |
Gewölbte Kugelfläche |
Referenzvergleich
- Ceres KR47 PP-A ↔ INA KR47-PP-A ↔ IKO CF19-A ↔ THK CFH19-A
Wichtig:KRE47-PP-A ist die exzentrische Version, kann KR47 PP-A NICHT direkt ersetzen.
Installations- und Austauschhandbuch
- Druckmaschine stromlos schalten und verriegeln, Nockenbahn von Farbe & Papierstaub reinigen.
- Alten Nockenfolger mit geeignetem Steckschlüssel entfernen. NICHT auf die Rollenoberfläche schlagen.
- Nockenbahn auf Kratzer, Grate prüfen; Gewindeloch reinigen.
- Vorab fetten; NICHT überfüllen.
- Neuen KR47 PP-A einschrauben, Mutter mit 120 Nm Drehmoment festziehen. Überdrehen vermeiden.
- Maschine manuell mehrere Zyklen durchdrehen, auf reibungslose Drehung ohne Geräusche / Klemmen prüfen, bevor die Produktion beginnt.
Kompatible Druckmaschinenliste
- Heidelberg SM102 / CD102 / XL105 - Heidelberg SM74 / CD74 - Man-Roland R700 / R900 - KBA Rapida105
Hinweis: Immer die Abmessungen & Markierungen des alten Lagers überprüfen. Exzentrische KRE-Serie kann die Standard-KR-Serie nicht ersetzen.
Echte Aufnahme Referenz

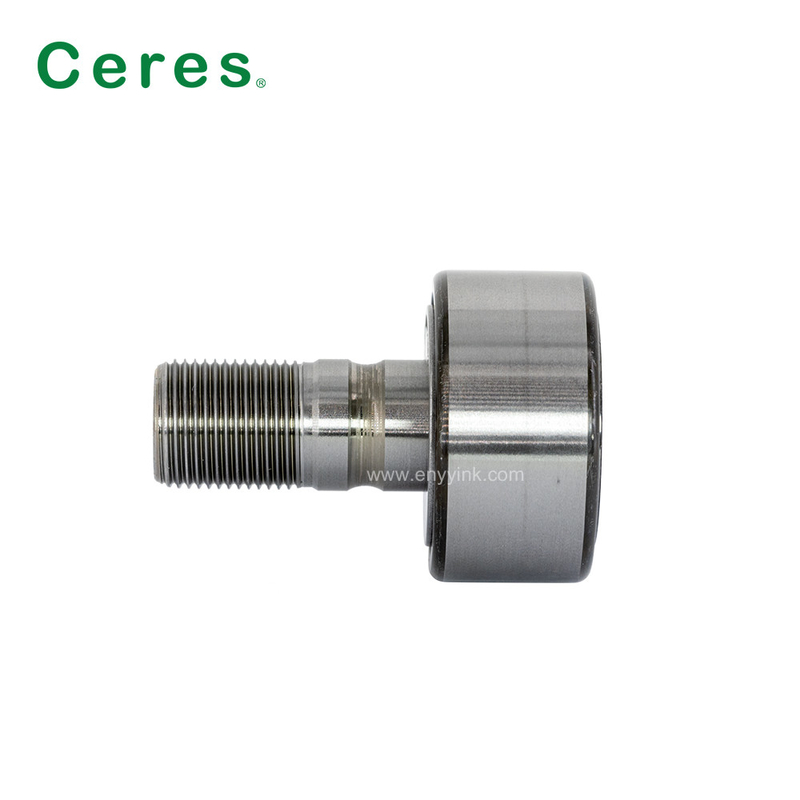

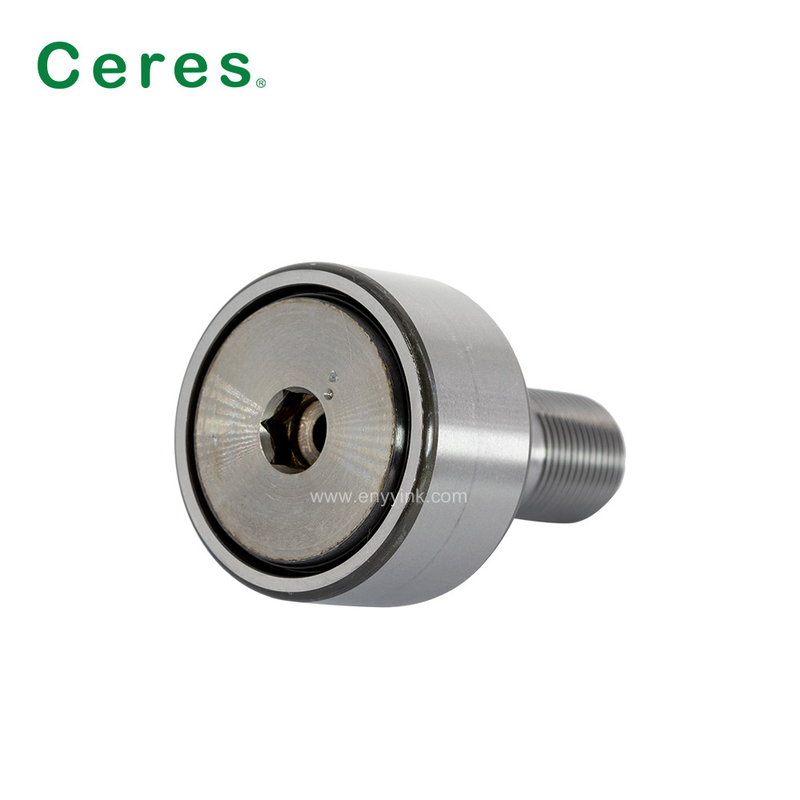

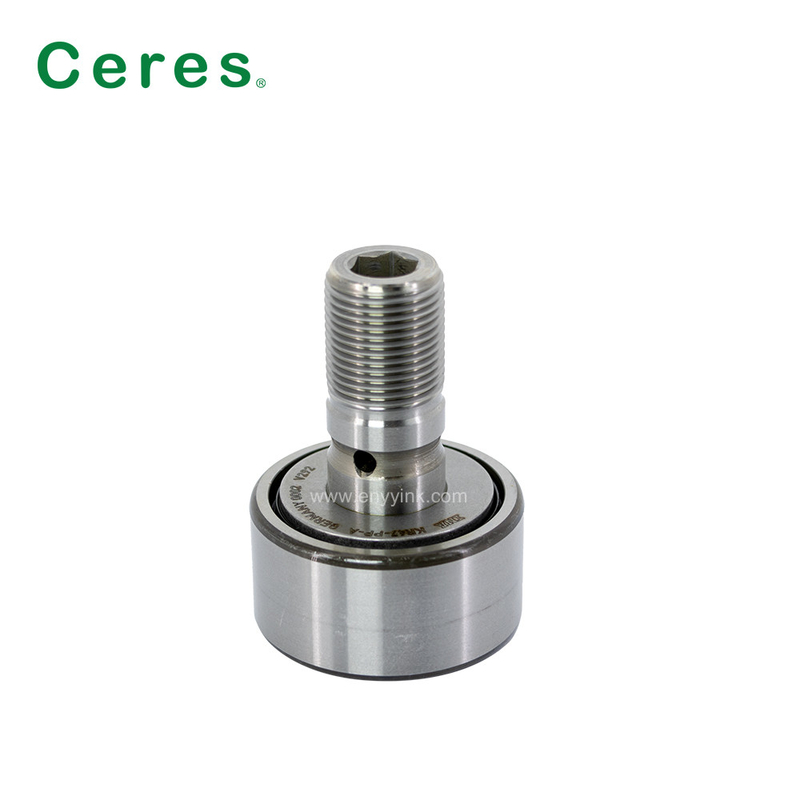

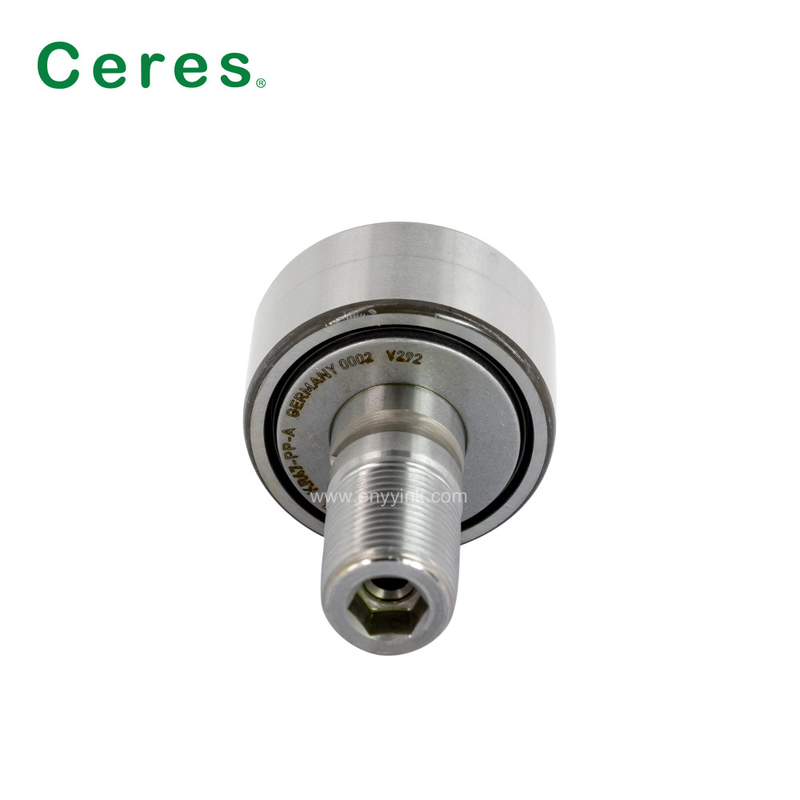

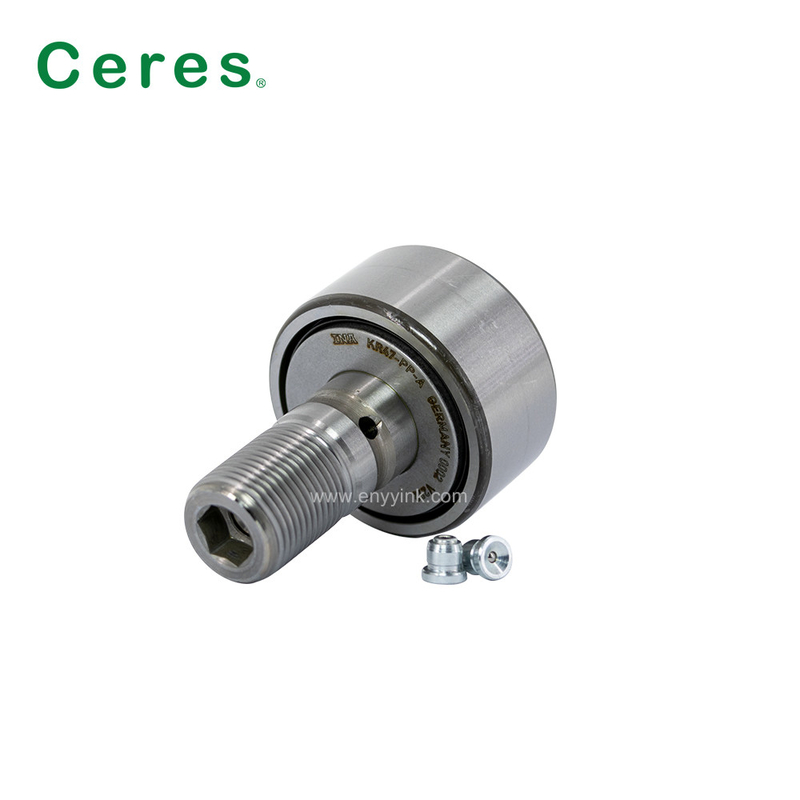

- Foto1: Gesamtansicht des Nockenfolgers - Foto2: Gewindeende & Schmiernippel Nahaufnahme - Foto3: Detail der gewölbten Kugellaufbahn - Foto4: Vergleich alt abgenutzt vs. neu nebeneinander - Foto5: Mock-up montiert an Heidelberg Nockeneinheit - Foto6: Einzelne Verkaufsverpackung & PE-Beutelansicht.
FAQ
- MOQ: 1 Stück für Lagerware; Muster 1-2 Stück verfügbar.
- Lieferzeit: 3 Werktage für Lagerware; 7-12 Werktage für exzentrische KRE47-PP-A.
- Kundenspezifische Anpassung: Exzentrische KRE47-PP-A verfügbar; Standard-KR47 PP-A-Abmessungen können nicht geändert werden.
- Versand: DHL / TNT / UPS, Luft- und Seefracht verfügbar; nicht gefährliches Metallersatzteil.
- Warnung: KR47 PP-A (nicht-exzentrisch) und KRE47-PP-A (exzentrisch) sind NICHT austauschbar. Falsche Montage führt zu Maschinenschäden.
- Drehmomentspezifikation: 120 Nm; Überdrehmoment birgt Bruchgefahr des Gewindes.
- Lagerung: Kühl, trocken, rostfreies Lager. Haltbarkeit ungeöffnet: 24 Monate.
Wettbewerbervergleich
Tabelle
| Artikel |
Ceres YY KR47 PP-A |
Generisches heimisches KR47 PP-A |
Original INA KR47-PP-A |
| Lagerstahl |
Hochwertiger 100Cr6, gehärteter gewölbter Außenring |
Gewöhnlicher Stahl, instabile Wärmebehandlung |
Premium 100Cr6 Lagerstahl |
| Dichtungsleistung |
Beidseitige PP-Kontaktdichtung, resistent gegen Farb- & Papierstaub |
Schlechte Abdichtung, leichter Staubeintritt im Druckraum |
Original PP-Kontaktdichtung |
| Tragfähigkeit |
15400 N dynamisch / 26000 N statisch |
Geringere Tragfähigkeit, Risiko eines frühen Ausfalls |
Standard-OEM-Tragfähigkeit |
| Gewindepräzision |
M20×1,5 präzises Gewinde, stabile Drehmomentkontrolle |
Lose Gewindetoleranz, Risiko von Gewindeschäden |
OEM-Präzisionsgewinde |
| Eignung für Druckmaschinen |
Optimiert für Heidelberg Nockenmechanismus, stoßfest |
Für allgemeine Maschinen; höhere Ausfallrate im Druckraum |
Original-Ersatzteil für Druckmaschinen, zuverlässig |
| Lagerverfügbarkeit |
Auf Lager, Kleinbestellung 1 Stück unterstützt |
Instabiler Lagerbestand |
Lange Lieferzeit, hoher Preis |
Kundenfälle & Testimonials
- Fall 1: Heimischer Druckmaschinen-Reparaturservice, Ersatz für Heidelberg SM102 / CD102 Zuführnockenaggregat, monatlicher Kauf 25-40 Stück, reduziert unerwartete Ausfallzeiten. - Fall 2: Käufer von Ersatzteilen für Druckereien in Südostasien, angewendet auf Heidelberg XL105 oszillierende Nockenbaugruppe, gute Dichtungsleistung unter Farbstaub-Werkstattumgebung, wiederholte Großbestellungen.
"Gute Dichtungsleistung gegen Farb- & Papierstaub, funktioniert perfekt für Heidelberg SM102 Nockenfolgeraggregat." "Präzise Gewindemaße, empfohlenes Anzugsdrehmoment von 120 Nm funktioniert gut für Reparaturen im Druckraum."
